Модель черного тела была разработана c целью моделирования стабильной и точной температуры, чтобы позволить профессионалам калибровать своё оборудование. Модель черного тела была названа FASTCAL из-за того, что она обеспечивает очень быструю калибровку. Модель «FASTCAL» является надежной и простой в обслуживании.
FASTCAL 3000 нагревается до любой температуры в диапазоне от 600°C до 3000°C. Графитовая полоть работает в качестве источника излучения в виде модели абсолютно черного тела в инертной атмосфере. Нагревательные элементы обеспечивают превосходную однородность полости, а также быстрое время нагрева до 3000°C (в течение 5 минут).
Самонастраивающийся цифровой ПИД-контроллер в паре с инфракрасным пирометром удерживают температуру в пределах
± 3 ° C до 3000 ° C, обеспечивая высокую точность калибровки. Независимая сигнализация и система отключения предотвращают перегорание нагревательных элементов. Контроллер монтируется на источнике излучения, а дистанционное программирование уставки может быть достигнуто через стандартный порт связи RS232 или опциональный порт связи RS 485..

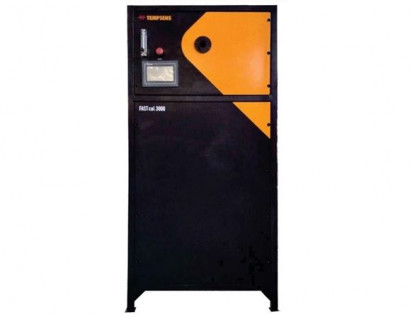

Высокотемпературная Модель черного тела
Широкий температурный диапазон
FASTCAL 3000 работает в диапазоне от 600°C до 3000 °C
Блокировка безопасности
Защитные блокировки с охлаждающей водой для защиты от перегрева и перегрузки по току также с низким расходом продувочного газа.
Скорость работы
FASTCAL 3000 очень быстро нагревается до установленного температурного значения, например, нагрев от 600°C до 3000°C происходит в течение 5 минут. Это значительно экономит время персонала при проведении калибровки и увеличивает продуктивность работ
Погрешность и коэффициент излучения
FASTCAL 3000 обеспечивает превосходную точность калибровки ± 0.3% при эффективном коэффициенте излучения 0.99.
Аккредитованная калибровка
Каждая модель FASTCAL 3000 доставляется с заверенным сертификатом о калибровке.
Компьютерный интерфейс
Коммуникационный порт (RS-232/RS-485) обеспечивает связь с выбранными калибраторами FASTCAL 3000 для автоматической калибровки и документирования.
| Температурный диапазон |
От 600°C до 3000°C |
| Метод контроля |
ПИД-регулятор Eurotherm, модель 2604 |
| Контрольный датчик |
Пирометр, модель AST 250 |
| Длина волны |
1000 nm или 1600 nm (Пирометр) |
| Погреншность |
0,3 % показания при полном диапазоне пирометра |
| Температурное разрешение |
0.1 °C |
| Коэффициент излучения |
0.99 |
| Полость |
Двойная графитовая вставка, одна сторона – для контроля температуры вторая – для измерений |
| Апертура |
25мм |
| Охлаждение |
Система водяного охлаждения через чиллер |
| Вода в охладителя |
Только деминерализованная вода |
| Продувочный газ |
Расход аргона 15-20 л/мин соответственно |
| Чистота газа |
99.99% |
| Время нагрева |
Приблизительно 5 минут от 600 до 3000°C |
| Блокировка |
Перегрев охлаждающей воды, низкий расход продувочного газа, расход охлаждающей воды, защита от перегрузки по току и от перегрева. |
| Дистанционное управление |
Контроль уставки и контроль температуры по RS 232/485/USB |
| Температура окр. среды |
Нормальная температура окружающей среды ±15°C |
| Питаниа |
380 В AC (переменного тока), две фазы (два провода), 50 Гц, 60 кВт |
| Габариты охладителя |
1310мм(В) x 820мм(Ш) x 850мм(Г) |
| Габариты МЧТ |
1880мм(В) x 900мм(Ш) x 1205мм(Г) |
| Вес охладителя |
200 кг |
| Вес FASTCAL 3000 |
755 кг (примерно) |

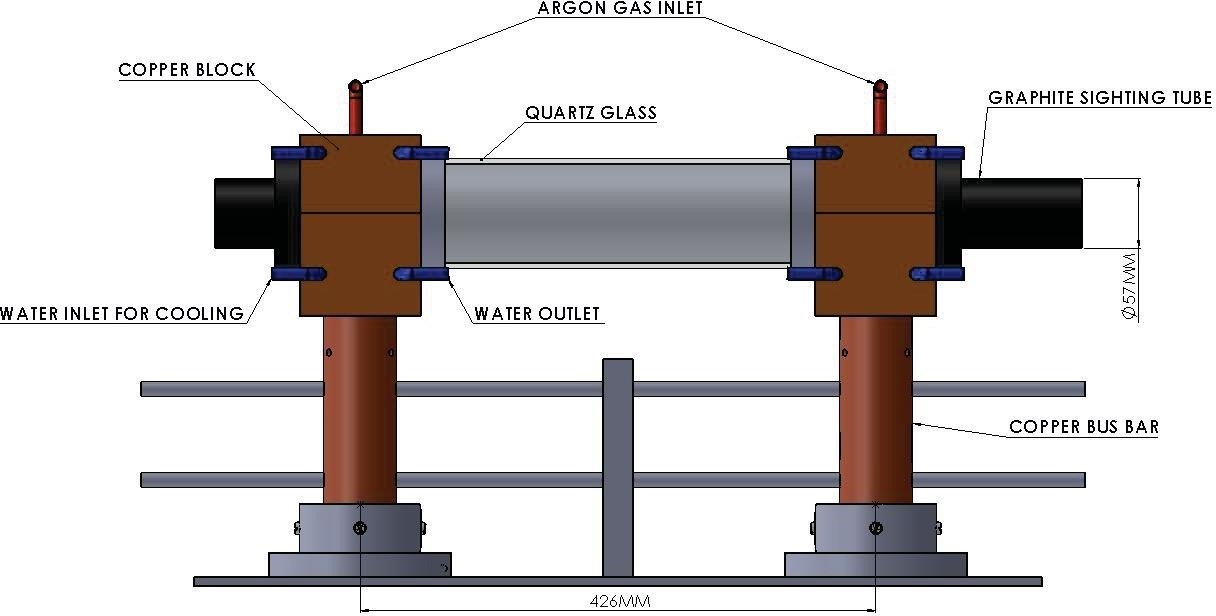

FASTCAL 3000 Сборка графитовой полости
Стандартные принадлежности

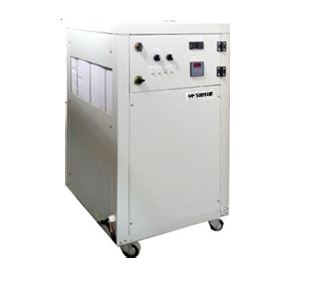

- Блок охладителя : Охладитель поставляется отдельно с FASTCAL 3000 , также используется для защитной блокировки для защиты от высоких температур
- Сертификат калибровки, аккредитованный NABL - 3 балла
- Руководство по эксплуатации

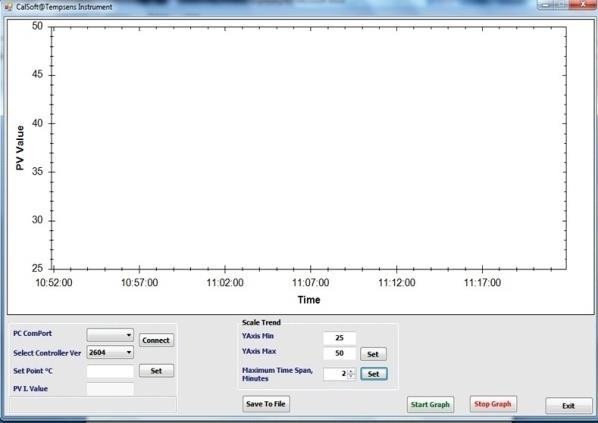

Программное обеспечение

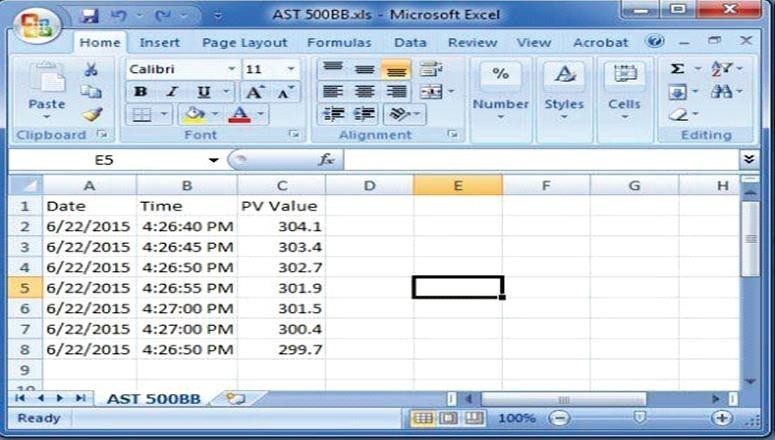

- CalSoft, в том числе для установки температуры ванны и мониторинга PV. Графическое представление PV/TIME с записью данных в течение 2 часов.

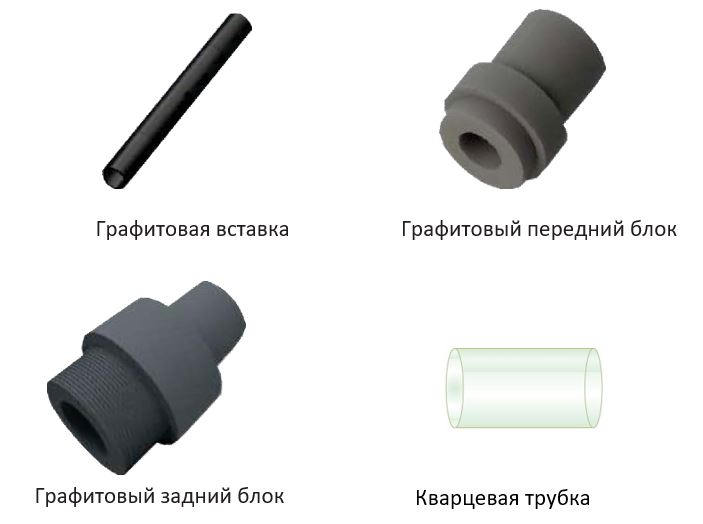

Детали для сборки полости
FASTcal 3000 поставляется с отдельныохладителем, в который заливается чистая деминерализованная вода. Вода циркулирует от охладителя к FASTcal 3000 и наоборот. Пользователю необходимо заменить эту воду чистой водой после использования модели черного тела в течение 4-5 раз.
Требования к воде:
Температура: 10°C -15°C Скорость потока: 15-20 л/мин.

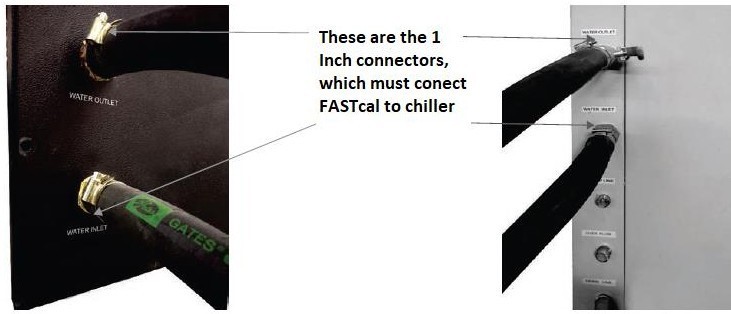

Изображения водяных соединителей приведены ниже.

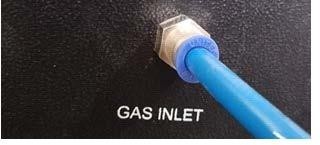

Для газа в корпусе FASTcal 3000 предусмотрен входной патрубок диаметром ¼ дюйма, который необходимо подключить к газовому баллону с аргоном чистотой 99,99%.
Требования к газу: Частота: 99.99%
Скорость потока: 15-20 л/мин.
