Спецификация
Проводник : Однопроволочный, Многопроволочный, Материалы для термопары соответствуют ASTM E230 & ANSI MC 96.1
Изоляция : ПВХ / FR ПВХ/ FRLS ПВХ / HR ПВХ, LSZH
Вид кабеля : Круглый / Плоский
Внешняя оболочка : ПВХ / FR ПВХ/ FRLS ПВХ / HR ПВХ, LSZH Рабочая темп. : 90°C
Погрешность : В соответствии с ASTM E230 / 77 / IEC 584. Цветовой код : В соответствии с ANSI MC 96.1
Особенности
- Макс. температура до 90°C
- Превосходные физические свойства
- Отличная диэлектрическая постоянная
- Отличные огнестойкие характеристики
- Хорошее термосопротивление
- Высокая термостойкость
- Влагостойкость, Сопротивление химическому воздействию
Доступные опции
- Металлическое покрытие
- Экранирование (метал. лента)
- Армирование
- Прочность материала больше специального предельного допуска
- Спец. цветовая маркировка
- Отчёт о калибровке
- Класс 1,1кВ
КОНСТРУКЦИЯ И ГАБАРИТЫ
|
Код заказа кабеля |
Тип провода |
AWG / SWG |
Число проволок в жиле |
Диаметр жилы (мм) |
Площадь попереч. сечения (мм²) |
Ном. диаметрскрученного проводника (мм) |
Вид кабеля |
Номинальный диаметр кабеля мм. (плоский) |
Номинальный диаметр кабеля мм. (круглый) |
Вес (прим.)Kг/Км |
|
P201 |
Однопроволочный |
24 AWG |
1 |
0.51 |
0.20 |
0.51 |
Круглый/Плоский |
5.20 |
5.2x3.4 |
31.0 |
|
P202 |
Многопроволочный |
7X32 AWG |
7 |
0.20 |
0.22 |
0.56 |
Круглый/Плоский |
5.30 |
5.3x3.5 |
33.0 |
|
P203 |
Многопроволочный |
7X30 AWG |
7 |
0.25 |
0.35 |
0.75 |
Круглый/Плоский |
5.80 |
5.8x3.6 |
39.0 |
|
P204 |
Однопроволочный |
22 SWG |
1 |
0.71 |
0.40 |
0.71 |
Круглый/Плоский |
5.80 |
5.8x3.6 |
41.0 |
|
P205 |
Многопроволочный |
7X32 SWG |
7 |
0.27 |
0.42 |
0.82 |
Круглый/Плоский |
5.90 |
5.9x3.8 |
42.0 |
|
P206 |
Однопроволочный |
20 AWG |
1 |
0.81 |
0.50 |
0.81 |
Круглый/Плоский |
5.90 |
5.9x3.8 |
46.0 |
|
P207 |
Многопроволочный |
7X29 AWG |
7 |
0.30 |
0.50 |
0.90 |
Круглый/Плоский |
6.00 |
6.0x3.9 |
46.0 |
|
P208 |
Многопроволочный |
16X32 AWG |
16 |
0.20 |
0.50 |
0.90 |
Круглый/Плоский |
6.00 |
6.0x3.9 |
46.0 |
|
P209 |
Многопроволочный |
7X28 AWG |
7 |
0.32 |
0.56 |
0.96 |
Круглый/Плоский |
6.20 |
6.2x3.9 |
48.0 |
|
P210 |
Многопроволочный |
7X27 AWG |
7 |
0.37 |
0.75 |
1.11 |
Круглый/Плоский |
6.40 |
6.4x4.1 |
53.0 |
|
P211 |
Многопроволочный |
24X32 AWG |
24 |
0.20 |
0.75 |
1.11 |
Круглый/Плоский |
6.40 |
6.4x4.1 |
53.0 |
|
P212 |
Однопроволочный |
18 AWG |
1 |
1.02 |
0.81 |
1.02 |
Круглый/Плоский |
6.20 |
6.2x3.9 |
58.0 |
|
P213 |
Многопроволочный |
7X26 AWG |
7 |
0.40 |
0.88 |
1.20 |
Круглый/Плоский |
6.60 |
6.6x4.2 |
60.0 |
|
P214 |
Однопроволочный |
17 AWG |
1 |
1.13 |
1.00 |
1.13 |
Круглый/Плоский |
6.30 |
6.3x4.0 |
65.0 |
|
P215 |
Многопроволочный |
14X29 AWG |
14 |
0.30 |
1.00 |
1.30 |
Круглый/Плоский |
6.80 |
6.8x4.3 |
65.0 |
|
P216 |
Многопроволочный |
32X32 AWG |
32 |
0.20 |
1.00 |
1.30 |
Круглый/Плоский |
6.80 |
6.8x4.3 |
65.0 |
|
P217 |
Многопроволочный |
7X27 SWG |
7 |
0.43 |
1.00 |
1.30 |
Круглый/Плоский |
6.80 |
6.8x4.3 |
65.0 |
|
P218 |
Многопроволочный |
3X22 SWG |
3 |
0.71 |
1.20 |
1.55 |
Круглый/Плоский |
7.50 |
7.5x4.6 |
80.0 |
|
P219 |
Многопроволочный |
40X36 SWG |
40 |
0.19 |
1.25 |
1.40 |
Круглый/Плоский |
7.30 |
7.3x4.4 |
85.0 |
|
P220 |
Однопроволочный |
16 AWG |
1 |
1.29 |
1.30 |
1.29 |
Круглый/Плоский |
6.80 |
6.8x4.3 |
90.0 |
|
P221 |
Многопроволочный |
19X29 AWG |
19 |
0.30 |
1.30 |
1.50 |
Круглый/Плоский |
7.50 |
7.5x4.6 |
90.0 |
|
P222 |
Многопроволочный |
19X28 AWG |
19 |
0.32 |
1.50 |
1.60 |
Круглый/Плоский |
7.50 |
7.5x4.6 |
102.0 |
|
P223 |
Многопроволочный |
21X29 AWG |
21 |
0.30 |
1.50 |
1.55 |
Круглый/Плоский |
7.50 |
7.5x4.6 |
102.0 |
|
P224 |
Многопроволочный |
21X29 AWG |
7 |
0.53 |
1.50 |
1.55 |
Круглый/Плоский |
7.50 |
7.5x4.6 |
102.0 |
| Бренд | Tempsens |

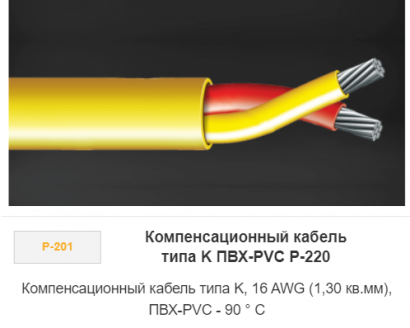

Компенсационный кабель типа К ПВХ-PVC P-220 отзывы
