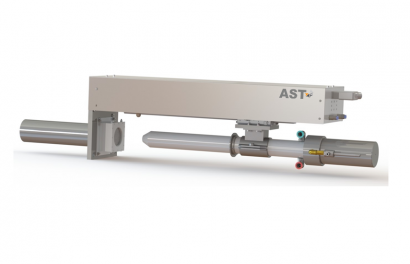

В системе используется специальная камера видеонаблюдения с высокоточным объективом, который установлен внутри зонда из нержавеющей стали. Зонд оснащен вихревой системой воздушного и водяного охлаждения, которая позволяет системе работать в высокотемпературных условиях. Непрерывная подача воздуха поддерживает чистоту объектива. Устройство вводится через заслонку, которая открывается под воздействием силы зонда, отверстие печи закрывается, когда зонд извлекается (втягивается) обратно.
Особенности
- Широкий угол зрения 85°
- Релейный выходы для DCS
- Высокая четкость зрения в условиях слабой видимости
- Работа в тяжелых условиях окружающей среды и при высоких температурах
- Бесштоковый цилиндр уменьшает габариты и общий вес системы
- Два этапа фильтрации воздуха обеспечивают четкое поле зрения и плавную работу системы
- Ход в 600мм. для стен толщиной 800мм., и ход 400мм. для стен толщиной 600мм.
Спецификация
| Трубка объектива |
|
| Длина |
820 мм & 1080 мм |
| Угол зрения |
Прямой зонд: 0° Угловой зонд: 60° |
| Поле зрения |
HxVxD 65°, 56°, 85° |
| Монтаж |
CS |
| Фокус, Палитра |
Ручная настройка |
| Спецификация устройства извлечения |
|
| Окр. среда |
До 2000°C |
| Охлаждение |
Воздух (“Vortex”) / водяное |
| Трансмиссия |
Пневматический цилиндр |
| Питание |
220В AC 50Гц |
| Номер заказа для системы |
|
| Модель |
|
| TFV-750 |
Прямой зонд |
| TFV-750/OV |
Угловой зонд |
| TFV-1100 |
Прямой зонд |
| TFV-1100/OV |
Угловой зонд |
| Требования к сжатому воздуху |
|
| Давление |
7 ~ 10 кг/см2 |
| Объём |
50 м3/час |
| Температура |
<35°C |
| Качество |
Чистый сухой воздух без примеси |
| Требования к водяному охлаждению |
|
| Вход давл. |
2 ~ 5 кг/см2 |
| Объём |
0.2-1 м3/час |
Спецификация камеры
| Датчик CCD |
SONY 1/3 Super HAD |
| ТВ Линия |
Черно-белая 650 линий |
| Оптика |
Ручная/электро 5х зум |
| OSD |
Рег. дистанц. меню 5 кн. |
| Подсветка |
0.005Лакс @F2.0 |
| Картинка |
Ручная настройка |
| Система сканирования |
2x1 чересстрочная разв. |
| SNR |
Более 48Дб |
| Аналоговый выход |
4 канальный аналоговый выход (4 20мA) |
| Частота скан. (горизонтальное) |
PAL: 15.625кГц / NTSC: 15.734кГц |
| Частота скан. (вертик.) |
PAL: 50Гц/ NTSC: 59.94Гц |
| Гамма-коэффициент |
ץ = 0.45 |
| Электрозатвор |
El(1/50~1/100, 000 сек) |
| Усиление |
Авто/ручное |
| Цвет в черный |
Ручная настройка |
| Видеовыход |
Композитный 1 (Vp-p) 75ꭥ |
| Питание |
12В DC (±10%) |
| Энергопотребление |
Менее 120мА |
| Темп. окр среды |
-10 …70⁰С, 10-60%RH |
| Бренд | Accurate Sensors Technologies |
