В системе используется устройство водяного охлаждения снаружи зонда и принудительное охлаждение сжатым азотом для камеры и объектива. Устройство создает воздушную завесу перед отверстием объектива, эффективно предотвращая эрозию линзы от высоких температур и печной пыли. Объектив камеры надежно крепится к стене печи, что позволяет непосредственно наблюдать за загрузкой, состоянием поверхности, горением и температурой материала. Эта технология повышает безопасность, улучшает рабочую среду, снижает рабочую нагрузку и обеспечивает централизованное управление и автоматизацию производственного процесса.
Двухцилиндровая система высокотемпературных камер предназначена для доменных печей. В отличие от традиционных систем, она исключает ручную работу с датчиками, снижая трудозатраты и риски, связанные с безопасностью. Система автоматически отключается при обнаружении условий перегрева или избыточного давления, что повышает безопасность и эффективность.
Особенности
- Плотная конструкция и хорошо запечатанный зонд
- Автоматическая работа пневматического шарового клапана после извлечения зонда
- Возможность выбора между видеокамерой и инфракрасной камерой.
- Сохранение данных о температуре и моделирование температурного поля.
- Устройство автоматической защиты для отключения воды, отключения воздуха и отключения электроэнергии.
- Устройство продувки воздухом для очистки зонда
Системные компоненты
- Камера и отверстие объектива.
- Корпус управления, панель дистанц. управления.
- Видеокабель, кабель управления, кабель питания.
- Монитор (опция).
- Компьютер (опция).
- Программное обеспечение для мониторинга и анализа камер (дополнительно).
- Зонд камеры/объектива с N2/водяным охлажден.
- Воздушный фильтр.
Техника |
|
Окр. среда |
до 2000°C |
Требования к азоту |
|
Давление |
0.2~0.7МПa |
Объёмный расход |
0.1-0.4 м3/мин |
Температура |
<35°C |
| Требования к воде |
|
| Вх. давление |
0.4~0.8МПа |
| Объёмный расход |
мин 0.2м3/час |
| Температура |
≤35◦C |
| ПЗС-камера и объектив |
|
| Датчик изобр. |
1/2"CCD |
| Г. Разрешение |
580 ТВ линий |
| Видеовыход |
1.0 Vp-p, 75Ω |
| Отнош. Сигнал/шум |
Более 48dB (AGC выкл.) |
| Скорость затвора |
1/50~1/100,000 сек |
| Мин. Освещенность |
0.0003 люкс. |
| Питание |
DC (Постоянного тока) 12В 120мA |
| Отверстие объектива |
Фокус 2.1 мм (ИК-линза) |
| Поле зрения |
110°C |
| Температурные параметры (ИК) |
|
| Темп. диапазон |
-50°C-1000°C, 600°C~1800°C |
| Погрешность |
±2%FS, повторяемость ±2% |
| Разрешение |
1°C |
| Коэф. излучения |
0-0.99 |
| Режимы |
Измерение мгновенных, пиковых, средних знач. |
| Расстояние до объекта |
0.6~ до бесконечности |
| Мин. Размер объекта |
> Диам. 5мм |
| Блок питания |
15~24В DC (Постоянного тока) |
| Потребление питания |
150мA (Макс) |
| Выход |
4~20мA, 1~5В, RS485 |
| Параметры изображения (ИК) |
|
| Разрешение ИК-камеры |
640*480/384*288 |
| Разрешение видео |
Макс 1920*1080 |
| ИК угол зрения |
9мм:60°*44° |
| Угол зрения (видимый) |
100° |
| Режим связи |
Контроль температуры коаксиального видео |
| Макс. температура внутри печи |
2000℃ |
| Система извлечения |
Температура, давление, расход |
| Давление воздуха на вх. |
≥0.3МПа |
| Расход воздуха |
≈20м3 |
| Потребление питания |
Пневматика 10Вт |
| Full HD IP Камера (Видео) |
|
| Датчик изображения |
1/2,7-дюймовая 5-мегапиксельная CMOS- матрица с прогрессивной разверткой (6,858 см) |
| Мин. освещение |
0.005 лакс @F1.7 |
| Эффективные пиксели |
2592(Г) x 1944 (В) |
| Скорость затвора |
Авто/Ручное, 1/3 сек-1/100000 сек |
| Баланс белого |
Авто/Естеств./На открытом воздухе/Ручной |
| Линза |
C/CS |
| Источник питания |
DC 12В (±25%), AC 24V (±25%), PoE (802.3af), ePoE |
| Темп. Окр. среды |
-30°C … +60°C (-22°F … +140°F)/ Менее 95 % RH |
| Бренд | Accurate Sensors Technologies |

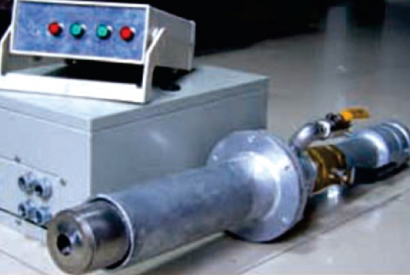

Система с ИК/видеокамерой для доменной печи AST BF – 1600 отзывы
