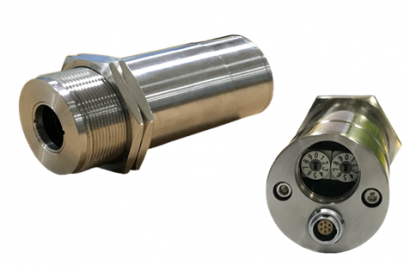

Пирометры предназначены для измерения высоких температур в диапазоне от 250°C до 2500°C
Такие параметры, как коэффициент излучения могут быть настроены на устройстве. Другие - поддиапазон, время отклика, пиковые значения итд. могут быть предустановлены на заводе или настроены в ПО. Серия T3 оснащена цифровым выходом TTL. При помощи интерфейса USB-Infralink и ПО Infrasoft пирометр может быть подключен к ПК.
Особенности
- 2-проводная технология, простое подключение
- Широкий температурный диапазон 250°C… 2500°C
- Спектральный диапазон 1.0 µm…1.6 µm
- Встроенный лазерный указатель
- Время отклика 10 мсек с настройкой до 10 сек
- Аналоговый выход (2 проводной) 4-20 мA
- Цифровой выход TTL & ПО Infrasoft
- Малый диаметр области измерения
- Установка коэффициента излучения на устройстве
- Принадлежности для монтажа и охлаждения
Базовый комплект поставки
- Пирометр с соединительным кабелем 3м.
- Аналоговый выход 4-20 mA
- Переключатель коэффициента излучения
- Выход TTL
- Сертификат о калибровке, руководство по эксплуатации
Опции
- Удлинение кабелей
- Различные принадлежности
- Интерфейс USB и ПО
Применение
- Индукционный
- нагрев
- Спекание
- Литьё
- Плавка
- Отжиг
- Прокат
- Сварка
- Закалка
- Ковка
Чертёж пирометра
|
Модель |
T3-250 PL |
T3-450 PL |
|
Температурный диапазон (с установкой аналогового поддиапазона) |
от 250°C до 1000°C от 300°C до 1300°C от 350°C до 2500°C |
от 600°C до 2500°C |
|
Спектральный диапазон |
1.6 µm |
1.0 µm |
|
Тип детектора |
InGaAs |
Si |
|
Оптическое разрешение |
50:1 (250°C….1000°C) 100:1 (300°C….1300°C) 200:1 (350°C….2500°C) |
200:1 (600°C….2500°C) |
|
Коэф. излучения (ε) |
0.1….1.0 настраивается на устройстве |
|
|
Время отклика |
10 мсек с настройкой до 10 сек |
|
|
Погрешность |
± 0.3% от измеренного значения + 1°C |
|
|
Повторяемость |
0.1% от измеренного зн чения °C + 1°C |
|
|
Тип наведения |
Лазерный указатель (PL) |
|
|
Аналоговый выход |
2 проводной ....4-20мA, Независимый от нагрузки тока, линейный температурный выход Нагрузка: макс. 500 Ом ри 24 В DC, макс. 200 Ом при 18 В DC |
|
|
Цифровой выход |
TTL |
|
|
Температура окр. среды |
От 0°C до 70°C от 0°C до 200°C (с защит ым кожухом) |
|
|
Температура хранения |
От -20°C до 70°C |
|
|
Параметры и функции, настраиваемые через ПО |
Коэффициент излучения, время отклика, аналоговая шкала (поддиапазон), температурная единица (°C/°F), выбор пиков. |
|
|
Питание |
24 В DC (постоянного тока), стабилизированный (от 5 до 25 В DC для лазерного указателя (I≤30 mA) |
|
|
Потребление питания |
Для лазера: максимум 0.65Вт для устройства: 0.6 Вт |
|
|
Мощность лазера |
<1м Вт |
|
|
Класс защиты |
IP65 |
|
|
Материал корпуса |
Нержавеющая сталь |
|
|
Относительная влажность |
10-95%, без образования конденсата |
|
|
Вес и габариты |
250г Диаметр=Ø40мм; Длина=113.5мм |
|
| Бренд | Accurate Sensors Technologies |
