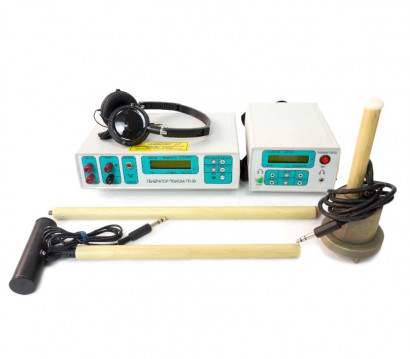

Трассо-течеискатель состоит из универсального поискового приемника (с электромагнитной антенной и акустическим датчиком) и переносного поискового генератора (обеспечивает сигнал при электромагнитном поиске). Течеискатель воды и кабелей позволяет проводить поиск мест утечек жидкостей или повреждений изоляции кабелей по звуку от электрического разряда (создается специальными высоковольтными установками).
Приемник поиска универсальный предназначен для определения расположения подземных и скрытых коммуникаций с возможностью одновременного акустического обследования мест утечек из труб с поверхности грунта и относится классу приборов неразрушающего контроля.
Поиск коммуникаций осуществляется с помощью электромагнитной антенны приемника и позволяет обследовать расположение любых протяженных скрытых объектов, выполненных из проводящих материалов (трубы, кабели). Приемник позволяет определять плановое расположение и глубину залегания скрытых коммуникаций.
Приемник течеискателя позволяет работать на разных частотах электромагнитного поля. Он обладает высокой чувствительностью и избирательностью, что позволяет осуществлять поиск коммуникаций как в пассивных режимах (используется ток промышленной частоты или ток станций катодной защита), так и в активных режимах (используется ток от специального генератора поиска).
Генератор поисковый предназначен для трассировки (определения расположения) различных скрытых (подземных) коммуникаций при совместном использование с поисковым приемником. Для осуществления электромагнитного поиска в объекте поиска создаются переменный ток определенной (сигнальной) частоты. Объект поиска должен обладать свойством проводимости электрического тока, иметь линейную форму (труба, кабель) и (желательно) быть электрически изолирован.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА
|
Режим «Трасса» (сигнал от электромагнитной антенны) |
||
|
1 |
Центральные частоты полосы пропускания, Гц |
50, 100, 520, 2000, 8000 |
|
2 |
Добротность селективного усилителя (по уровню 0.5) на всех рабочих частотах, не менее, единиц |
50 |
|
3 |
Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 1000Гц, не менее, мкВ |
100 |
|
4 |
Диапазон регулировки усиления в обоих режимах (10 ступеней по 6 дБ), дБ |
60 |
|
Режим «Звук» (сигнал от акустического датчика) |
||
|
5 |
Средняя частота диапазонов частот (полосовой фильтр второго порядка с общей добротностью Q=1), Гц |
70, 200, 600, 2000 |
|
6 |
Средняя частота диапазонов широкая полоса (полосовой фильтр второго порядка с общей добротностью Q=0.5), Гц |
200 |
|
7 |
Чувствительность при полном отклонении шкалы индикатора на частоте сигнала 1000 Гц в диапазоне 600 Гц, не менее, мкВ |
100 |
|
8 |
Диапазон регулировки усиления приемника, дБ |
48 |
|
Общие характеристики |
||
|
9 |
Диапазон регулировки усиления звука в наушниках в обоих режимах, дБ |
24 |
|
10 |
Напряжение батареи питания, В |
от 3.3 до 5 |
|
11 |
Средний ток потребления при напряжении питания 4.5В, мА, не более |
80 |
|
12 |
Габаритные размеры, не более, мм |
90?140?190 |
|
13 |
Масса без элементов питания, не более, кг |
0,6 |
|
14 |
Условия эксплуатации: |
|
|
температура окружающего воздуха, °С |
от - 20 до + 40 |
|
|
допустимая относительная влажность воздуха при 20°С, % |
до 90 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА
|
1 |
Частота выходного сигнала, Гц (предусмотрен многочастотный режим) |
520, 2000 или 8000 |
|
2 |
Выходной сигнал на каждой частоте может генерироваться непрерывно, или с постоянным периодом повторения (модуляция), с |
1,3 |
|
3 |
Уровень выходной мощности сигнала задается ступенями, Вт1,3 |
от 2 до 30 |
|
4 |
Генератор осуществляет непрерывный контроль напряжения питания и автоматически отключается при достижении порога, В |
10,5 |
|
5 |
Амплитуда выходного напряжения под нагрузкой меняется, В |
от 10 до 70 |
|
6 |
Максимальная амплитуда выходного напряжения без нагрузки, В |
30 |
|
7 |
Прибор питается от внешнего источника постоянного тока с номинальным напряжением, В |
12 |
|
и током нагрузки не менее, А |
0,5 |
|
|
8 |
Габаритные размеры корпуса генератора, не более, мм |
70х200х260 |
|
9 |
Масса генератора со встроенным аккумулятором составляет, не более, кг |
1,7 |
|
10 |
Условия эксплуатации: |
|
|
температура окружающего воздуха, °С |
от - 20 до + 40 |
|
|
допустимая относительная влажность воздуха при 20°С, % |
до 90 |
| Бренд | Квазар |
