Ультразвуковая акустическая камера для поиска утечек в пневмосистемах, проверки герметичности и диагностики электрооборудования

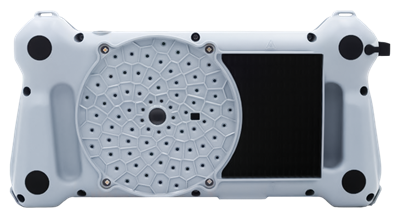

Портативная звуково-акустическая камера SONASCREEN отображает акустические изображения как в звуковом, так и в ультразвуковом диапазоне частот.
Эта камера ультразвуковой частоты обнаружения источников звука в реальном времени и сразу же показывает результаты на дисплее. В шумных помещениях камера позволяет работать с промышленными наушниками.
Особенности акустического течеискателя:
- широкий частотный диапазон: от 1 Гц до 100 кГц
- Оптическая камера
- Интегрированное программное обеспечение для сбора и анализа данных
- Портативное устройство с защитой IP54
- 72 MEMS микрофона
- 24-битное разрешение
- Акустические результаты в реальном времени при 100 кадрах в секунду
- Частота дискретизации 200 кГц
- Встроенные светодиодные фонари
- 8 программируемых кнопок для быстрого управления
- Компактные размеры и небольшой вес
Применение эффектно-акустического течеискателя:
Поиск утечек и натекания вакуума в пневмосистемах
- Широкая полоса частот
- Динамически регулируемый фильтр контроля утечек в промышленных условиях
- Отображение нескольких утечек на одном изображении
- Программное обеспечение для составления аудита отчетов пневмосистема
- Расчет экономических потерь
Диагностика электрооборудования и установок
- Обнаружение парциальных, коронарных и дуговых разрядов в ультразвуковом исследовании
- Распознавание типичных форм частичных разрядов на спектрограмме
- Отображение нескольких частичных разрядов на одном изображении
|
Общие характеристики |
|
|
Габаритные размеры, масса |
31x16x5,5 см, 1,5 кг |
|
Американская защита |
IP54 |
|
Эксплуатация |
Одной или двумя руками |
|
питание |
Li-Ion перезаряжаемая батарея (48 Вт) |
|
Адаптер 100-240 В 50/60 Гц (доступен режим зарядки во время работы) |
|
|
Время работы от батареи не менее 3,5 ч |
|
|
Время зарядки батареи примерно 1,5 ч |
|
|
Органы управления |
8 программируемых кнопок, кнопка вкл/выкл |
|
Условия эксплуатации |
Рабочая температура: от -20 до +50 °С |
|
Температура хранения: от -30 до +60 °С |
|
|
Температура зарядки: от 0 до +45 °С |
|
|
Процессор |
ARM A53 4x1.2 ГГц с 1 Гб оперативной памяти |
|
Внутренняя память |
32 ГБ |
|
Операционная система |
линукс |
|
Дисплей |
Сенсорный 15.5x8.6 см, разрешение 800x480px, касание 10 отзывов |
|
Интерфейсы |
LAN - для запуска ПО на ноутбуке/ПК |
|
USB - для экспорта данных |
|
|
Разъем 3,5 мм для подключения наушников |
|
|
Технические характеристики |
|
|
Количество микрофонов |
72 цифровых MEMS микрофона |
|
Диапазон рабочих частот |
От 1 Гц до 100 кГц |
|
Частота дискретизации |
200 кГц |
|
Динамический диапазон |
до 120 дБ |
|
Разрешение |
24 бит |
|
Дистанция предупреждения |
до 150 м |
|
Цифровая камера, разрешение |
320 x 240 пикселей (50 кадров в секунду) |
|
640 x 480 пикселей (16 кадров в секунду) |
|
|
Подсветка |
светодиодная |
|
Поле зрения (FoV) |
70°, по горизонтали |
|
Защита |
Пароль от несанкционированного доступа |
|
Обработка данных |
|
|
В протоколе измерений |
Запись до 100 акустических и до 50 оптических кадров в секунду |
|
Акустические изображения, оптические изображения, БПФ и спектрограммы |
|
|
Установка маркеров во время измерений |
|
|
Запись в буфер, запись по триггеру (УЗД или частота) |
|
|
Временная коррекция (быстрая, медленная, импульсная) |
|
|
Работа с сохраненными данными |
Просмотр акустических результатов покадрово |
|
Сохранение и восстановление |
|
|
Воспроизведение в режиме реального времени или в замедленном режиме |
|
|
Широкополосный фильтр, частотная фильтрация |
|
|
Дополнительные функции |
|
|
Интуитивная эргономика |
настройка исследование |
|
Частотные фильтры (узкополосный, 1/3 октавы и октавы) |
|
|
Динамический фильтр и понижение низких частот |
|
|
3 масштабирования: выкл., Авто, умный (пик-фактор) |
|
| Бренд | Sonotec |
