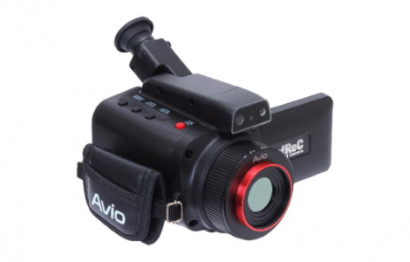

Универсальная модель, для применения в различных отраслях, от исследования микро компонентов до диагностики строительных конструкций.
Улучшенное разрешение
- Поле зрения: 24° x 18°
- Пиксели: 480 x 360
- Пространственное разрешение: 0.87 мрад
Технические характеристики тепловизора NEC R450
Характеристика | R450Pro | R450Pro-D |
R450 | R450-D |
||||||||
Основные характеристики | Инфракрасный детектор | Неохлаждаемая матрица в фокальной плоскости (микроболометр) | ||||||||||
| Спектральный диапазон | От 8 до 14 мкм | |||||||||||
| Диапазон измерений | От -40 до 1500 ° C | -40 до 650 ° C | ||||||||||
| Чувствительность (эквивалент NETD) | 0,025 ° C при 30 ° C (с функцией повышения соотношения сигнал-шум) | |||||||||||
| Точность измерений | ± 1 ° C (при температуре окружающей среды от 20 до 30 ° C )* 1 | |||||||||||
| Частота кадров | 40 Гц | 8 Гц | 40 Гц | 8 Гц | ||||||||
| Разрешение ИК-детектора | 480 (Г) x 360 (В) пикселей | |||||||||||
| Размер термограммы, пиксели | Стандартный режим: 480 (Г) x 360 (В), режим SR: 960 (Г) x 720 (В) Только неподвижные изображения | |||||||||||
| Поле зрения | 24 ° (Г) x 18 ° (В) (со стандартным объективом) | |||||||||||
| Пространственное разрешение | Стандартный режим: 0.87мрад, режим SR: 0,58 мрад | |||||||||||
| Фокусное расстояние | От 10 см до бесконечности (со стандартным объективом) | |||||||||||
| Фокусировка | Автоматическая / вручную | |||||||||||
Отображение изображения | Автоматические функции | Автоматическая установка шкалы, автофокусировка, полный авторежим | ||||||||||
| Цветные палитры | 7 палитр (радужная, яркостная, горячий металл, черно - белая, и т. д.) | |||||||||||
| Градации цветовой шкалы | 256/32 / 16/8 | |||||||||||
| Визуальный видеоканал | КМОП-камера 5M пикселей | |||||||||||
| Совмещение теплового и визуального изображений | Параллельно расположенные тепловое и визуальное, наложение (изменяемая прозрачность), картинка в картинке (изменяемая прозрачность) | |||||||||||
| Функции дисплея | 1-8-кратное непрерывное увеличение (с возможностью установки положения на дисплее), индикация сетки координат, 9 изображений на полиэкране (в режиме воспроизведения) | |||||||||||
| Улучшение качества изображения | Фильтрация шумов, усреднение (с удалением паразитных отражённых сигналов), выделение краев | |||||||||||
Измерительные функции | Точечное измерение температуры | 10 назначенных точек, поиск точек с максимальной / минимальной температурой и разницей температур | ||||||||||
| Отображение температуры в назначенной области | максимальная/минимальная/средняя температура (5 прямоугольных областей) | не задается | ||||||||||
| Индикация линейного профиля | Горизонтальная, вертикальная, горизонтальная и вертикальная | |||||||||||
| Функция сигнализации | Вывод на дисплей аварийной сигнализации - звуковой сигнал тревоги, сигнализация цветовая. | |||||||||||
| Автономный вывод сигнала тревоги | не задается | |||||||||||
| Коррекция температуры | по излучательной способности, с учётом влияния факторов внешней среды, фона, расстояния | |||||||||||
| По излучательной способности объекта | Многоточечная коррекция, встроенная таблица коэффициентов излучения | |||||||||||
| Обратный расчёт коэффициента излучения | не задается | |||||||||||
| Стабилизатор дрейфа показаний | да | не задается | ||||||||||
Хранение и вывод данных | Устройство хранения | SD-карта памяти, карты SDHC, внешнее устройство | ||||||||||
| Формат данных | Фото: радиометрический JPEG (с данными температуры, 14 бит, с видимым изображением) Видео: SVX-файл (назначенный фирменный формат) | |||||||||||
| Сохранение данных | Фотоснимок (JPEG с данными температуры с визуальным изображением), Видеоряд термограмм | |||||||||||
| сверхвысокое разрешение (SR) | да | |||||||||||
| Быстрое панорамирование, 4 термограммы | Горизонтальная стыковка термограмм 75 ° / Вертикальная - 56 ° (для стандартного объектива) | |||||||||||
| Запись термовидеофильма на SD | Макс. 5 кадров/с | Макс. 4 кадров/с | не задается |
|||||||||
| Интервальная запись | Интервал от 3 секунд до 60 минут, термограммы с изображением визуального канала | |||||||||||
| Запись по сигналу внешнего триггера | да | не задается | ||||||||||
| Запись голоса | 30 секунд записи для воспроизведения на 1 файл | |||||||||||
| Текстовая аннотация | Аннотировать до 128 символов на 1 файл с тепловым отображением. Символы, импортированные с SD-карты | |||||||||||
| Интерфейс | USB 2.0 | Сохранение и передача массива | да | |||||||||
| Передача данных видео | Тепловое изображение | |||||||||||
| ИК-изображение: Макс.40Гц *4. Видимое изображение: макс.2,5Гц | ИК-изображение: Макс. 8Гц. Видимое изображение: макс. 2Гц | ИК-изображение: Макс. 40Гц *4. Видимое изображение: макс.2,5Гц | ИК-изображение: Макс. 8Гц. Видимое изображение: макс.2 Гц. | |||||||||
| Вход внешнего триггера | Функция автоматической записи термограмм по сигналу с внешнего триггерного входа | не задается | ||||||||||
| Видео выход | NTSC / PAL Возможность переключения | |||||||||||
| Выход сигнализации | Контактный сигнал. Отсутствие напряжения | не задается | ||||||||||
| Вход внешнего триггера | Импульсный сигнал | не задается | ||||||||||
Другие | Дисплей | Цветной 3.5' ЖК дисплей с регулировкой наклона и яркости, видоискатель с регулировкой наклона | ||||||||||
| Вспомогательные устройства | Лазерный указатель (красный, класс 2, IEC 60825-1 2007/2014), светодиодный индикатор, пульт дистанционного управления | |||||||||||
| Условия эксплуатации | Рабочая температура и влажность | - от 15 ° C до 50 ° C, относительная влажность 90% (без конденсации) | ||||||||||
| Температура хранения и влажность | - от 40 ° C до 70 ° C, относительная влажность 90% (без конденсации) | |||||||||||
| Вибрация и удар | 29,4 м / с2 (3G), 294 м / с2 (30G) | |||||||||||
| ЭMC | Соответствует требованиям CE (класс A) | |||||||||||
| Защита от пыли и брызг | Класс защиты IP54, эквивалент | |||||||||||
| Работа от аккумулятора | 2,5 часа (типовая), перезаряжаемый литий-ионный аккумулятор | |||||||||||
| Мощность переменного тока | 100 В - 220 В переменного тока, 50/60 Гц . | |||||||||||
| Размеры | В121мм x Ш105мм x Г195мм (без учёта выступающих деталей) | |||||||||||
| Вес | 1,3 кг (включая аккумулятор) | |||||||||||
| Стандартные аксессуары | пульт дистанционного управления , SD-карта, USB-кабель, шейный ремень, рукоятка Beltx, перезаряжаемая литий-ионный аккумулятор, программное обеспечение, руководство по эксплуатации | |||||||||||
| Стандартное программное обеспечение | InfReC Analyzer NS9500Professional | InfReC Analyzer NS9500Standard *3 | ||||||||||
* 1 - В других условиях это значение составляет ± 2 ° C или ± 2%. * 2 - Только неподвижные изображения.* 3 - Для передачи данных термовидеофильмов камерами моделей R450 / R450-D требуется обновление программы получения изображений до версии InfReC Analyzer NS9500 Professional (дополнительное программное обеспечение, поставляется на заказ). * 4 - Передача 40Гц выполняется только для ИК-изображения. Если требуется передать ИК-изображение в движении совместно с видимым изображением в движении, скорость передачи ИК-изображения составляет максимум 20 Гц. Перечисленные технические характеристики, внешний вид и конструкция могут быть изменены без предварительного уведомления. Названия компаний и товаров являются торговыми наименованиями или зарегистрированными товарными знаками каждой компании. Компания NIPPON AVIONICS Co., Ltd. не несет ответственности за повреждения инфракрасных детекторов из-за поступления через объектив (ы) сильного света (например, лазера). Этот продукт подпадает под действие Закона об экспортном контроле Японии. В зависимости от места назначения может потребоваться предварительная оценка и получение разрешения. При экспорте из страны, для поставки в которую он предназначался изначально, обязательно следуйте экспортным правилам этой страны, поскольку это может заранее потребовать экспортного разрешения.
| Бренд | NEC |
