У дефектоскопа SyncScan PA16:64+1TOFD/UT активированы дополнительные опции:
- Опция моделирование кольцевых (V-образных) и продольных (X-образных) сварных швов;
- Опция составления карт толщин из нескольких проходов роликового сканера.
Состав комплекта:

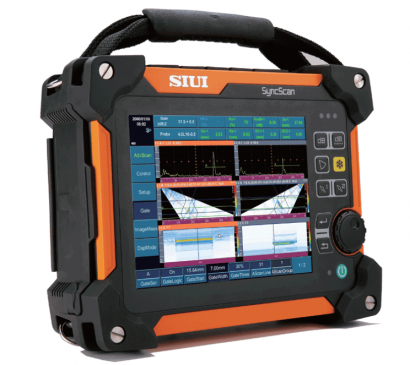

- Ультразвуковой дефектоскоп SyncScan PA16:64+1TOFD/UT с фазированными решётками 16:64, классическим одноканальным УЗК/TOFD (1 канал) и функцией растрового сканирования основного металла, включая: аккумулятор, блок питания, кейс для транспортировки, карта памяти SD 32 Гб, защитная экранная пленка (2 шт.), защитный чехол с ремнями для переноси, ПО SuporUP для анализа данных на ПК.

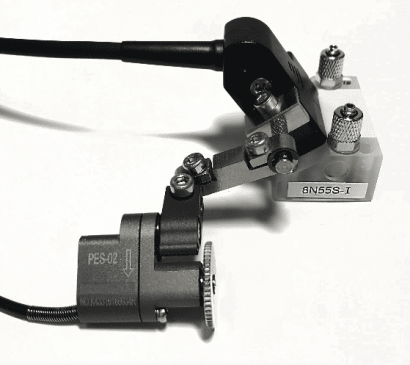

- ФР преобразователь 5.0L16-0.6-10-M10 частота 5 МГц, 16 элементов, длина ряда элементов 9,6 мм, кабель 5 м.
- Наклонная призма SM10-N55S.
- Датчик пути PSE-02 со встроенным кабелем 5 метров.

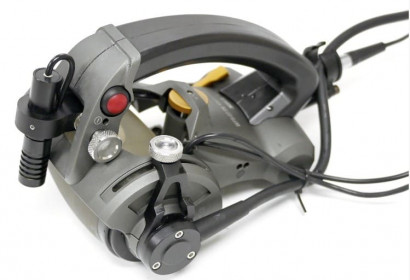

- Сканер-преобразователь WPS-02 роликового типа, частота 5 МГц, 64 элемента, кабель 5 м., укомплектован кнопками старта записи и индексации, лазерным указателем направления сканирования. Включает: кейс для транспортировки, магнитный держатель с плавной регулировкой усилия прижима, запасная шина, защитная оплётка для кабелей, помпа для закачки жидкости.
Основные достоинства комплекта:
- Оборудование полностью соответствует требованиям текущей руководящей документации ПАО «Транснефть» по контролю нефтепроводов в эксплуатации;
- Малые размеры ФР преобразователя и призмы позволяют проводить качественный контроль сварных соединений толщиной менее 10 мм и контроля продольных сварных швов;
- Широкий выбор способов настройки чувствительности для контроля сварных швов: по зарубкам, по плоскодонкам, по боковым цилиндрическим отверстиям;
- Растровое сканирование основного металла для записи множества проходов роликового сканера в один файл;
- Наличие бесконтактного магнитного прижима роликового сканера для повышения качества и производительности контроля основного металла;
- Вместе с файлами данных сохраняются все параметры настройки дефектоскопа, включая положение и усиления точек ВРЧ для каждого луча;
- Малый размер файлов с диагностическими данными;

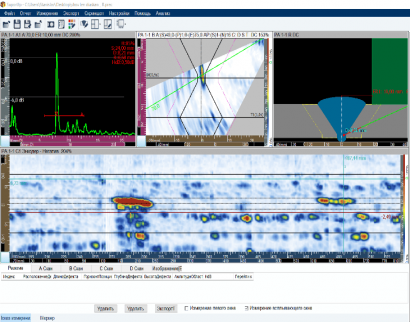

- Бесплатное русифицированное программное обеспечение SuporUP для просмотра и анализа данных контроля;
- Автоматическое измерение длины и высоты дефектов по уровню -6дБ от браковочного уровня в программе SuporUP;
- Возможность выравнивания множества проходов ролика по сигналам от продольного шва при анализе в программе SuporUP;
- Результаты анализа файлов контроля выгружаются в Excel таблицу, что позволяет их автоматически обрабатывать и переносить в требуемую форму заключения.
| Основные характеристики | |
|---|---|
| Дисплей | 8.4" TFT LCD, 800×600, 60 Гц |
| Размер | 284×220×90 мм |
| Вес | 3,95 кг с батареей |
| Аккумулятор | Литий-полимерный |
| Емкость аккумулятора | 7.5 А/ч, время работы не менее 4 часов |
| Внешний источник питания | 100 - 240 В 50Гц/60Гц |
| Внешнее питание | 15 В |
| Электропотребление | 2.8 А для PAUT, 2.0 А для UT/TOFD |
| Объем памяти | SD карта памяти 8, 16, 32, 64 Гб |
| Размер файла | 300 Мб |
| Входы/выходы | |
| USB разъем | 2 шт |
| Ethernet разъем | 1 шт |
| Видео выход | 1 шт |
| Разъем энкодера | 1 шт |
| Параметры окружающей среды | |
| Рабочая температура | -30 ÷ +45 °C (с термочехлом ниже -10°C) |
| Класс защиты | IP65 |

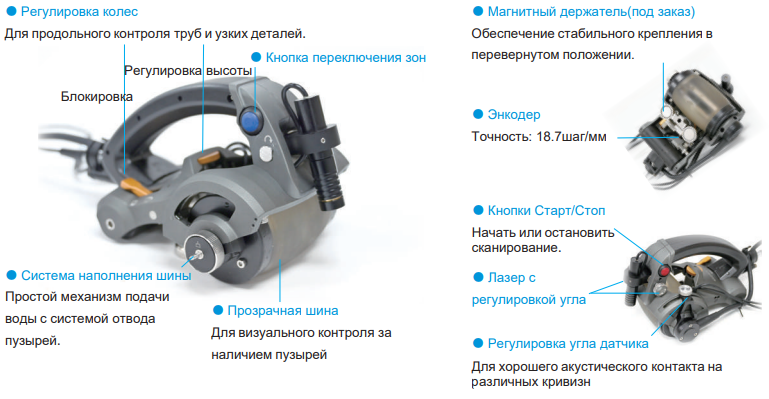

Характеристики сканера WPS-02
Сканер WPS-02 с применением фазированных решеток(ФР) особенно хорош для контроля композитных материалов. Также подходит для кольцевого контроля трубопроводов с наружным диаметром ≥100 мм, продольного контроля
трубопроводов с наружным диаметром ≥50 мм и плоских объектов контроля
Характеристики
● Охват зоны контроля 51,2 мм.
● Хороший акустический контакт можно добиться с помощью небольшого количества связующего.
● Высокое разрешение и глубокое проникновение при контроле.
● Подходит для контроля сталей и композитных материалов на ламинации и пористость, а также для измерения
остаточной толщины стенки труб, панелей из сталей и сплавов.
● Линия задержки высотой 25 мм позволяет контролировать композиты толщиной до 50 мм.
Рекомендуемые аксессуары
| WPS-02 | |
| Датчики для роликового сканера | 3.5/5МГц, 64-элементный |
| Магнитный держатель | DXP-05 |
| Ручная подача жидкости | IH-04 (1.25л) |
Датчики для роликового сканера
| Модель датчика | Частота МГц |
Высота задержки мм |
No. элементов | Шаг мм |
Высота мм |
Апертура мм |
|---|---|---|---|---|---|---|
| 3.5L64-0.8-6.4-W25 | 3.5 | 25 | 64 | 0.8 | 6.4 | 51.2 |
| 5.0L64-0.8-6.4-W25 | 5 | 25 | 64 | 0.8 | 6.4 | 51.2 |
● WPS-02 совместим с дефектоскопами фирмы Olympus.
Характеристики WPS-02
| WPS-02 | |
| Степень защиты | IP54 |
| Размеры(ШхВхД) | 160 ×200 × 120 мм |
| Вес | 1.3кг(без воды); 1.5кг(с водой) |
| Метод сканирования | Ручное, одноосное сканирование |
| Точность энкодера | 18.7 шаг/мм |
| Кабель энкодера | SIUI-A14P-D8P-C4P-3M-A |
| Объекты контроля | Кольцевой контроль на трубе НД ≥ 100 мм (3,94 дюйма), продольный контроль на трубе с НД ≥ 50 мм (1,97 дюйма) и плоских объектах контроля |
| Рабочая температура | 0°C~40°C |
| Температура хранения | -20°C~60°C |
| Бренд | SIUI |
